SketchUp で作る安土城 CG の続きです。

次に地階から1階に上がる階段を作りました。

まず、階段部分の真上、1階床の境界線にガイド線を引きます。


1階床に相当する部分に仮想の段（実際は1階床の一部）を作成。


これを地階の床にコピーして（これも仮想の段）、「/9」と入力すると、間に8段が自動作成されます。



次に、階段の側面を作成し、


不要となった1階と地階の仮想の段を消去して、段の厚みを作ります。

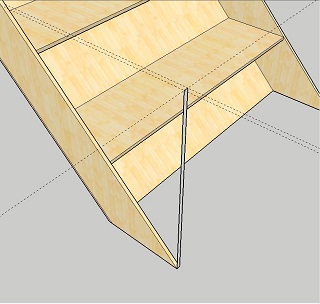

さらに、1階の手すりの立ち上がりを作成し、


地階の手すりの立ち上がりを作成し、


これをつないで、手すりを完成します。



平板ではつまらないので、適当に柵のようなパターンとなるようガイド線を引き、


線を引いて、不要な面をくり抜きます。

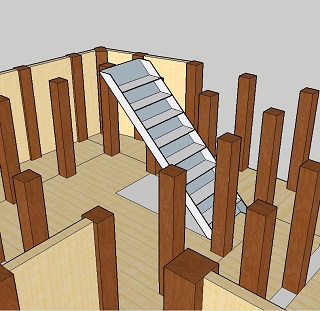

同じ物を反対側にも作成して、ペイント。


階段と手すりの色は、やっぱり一色に変更して、こんな感じになりました。
