とりあえず三階まで作成していた安土城 CG モデルですが、二階の屋根、というか垂木が完成しました。


屋根瓦がないので、変な感じかもしれませんが、ここの屋根は三階、四階とつながるので、四階まで作成してから、屋根瓦の部分を作成しようと考えています。

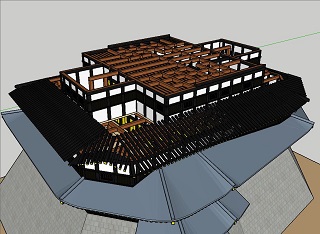

こちら南東側。

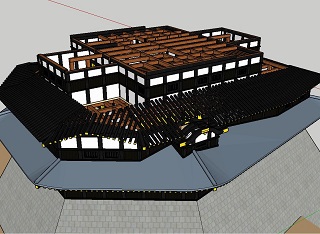

そして北西側。


次は四階の床！

[0回]

ちょっと時間があったので、安土城の三階を築城しました。相変わらず、屋根は一階までのままです。^^;
平面図から垂直に立体化するのは簡単なので、壁や柱は簡単なのですが、屋根はちょっと面倒なんですよね（しかも、屋根はちゃんと設計できてない。それが一番問題！^^;）。

というわけで、外観はこんな感じ（二階の桁は仮置きのまま）。


上からみると、こんな感じ。


二階の屋根がないので、ちょっとわかりにくいですが、三階だけを表示すると、こんな感じです。


いよいよ、二階の屋根に着手だぁ！

[0回]

しばらく忙しくて CG 作成が滞っていたのですが、とりあえず二階まで完成しました（あ、屋根がまだだけど）。


内部はこんな感じ。


そして今、二階の梁の上に三階の床を作成したところ。


二階の屋根の垂木用の桁は仮置きです。
三階の壁を作成してから、二階の屋根を作っていこうかなと思っています。

[1回]

やばい。。。どんどん城CGブログになってる。^_^;
もともとのブログの趣旨が変わってしまいそうだ。ま、いっか。^^;

はい。安土城の CG モデルですが、一階の内部の作成が終了しました。


全体を表示すると、細かすぎて分かりませんが、各部屋はこんな感じです。↓


一番格式が高いのは床の間があるこの部屋。


そして中央の階段のある部屋。


ちなみに地階の階段もちょっと修正しました。手すりの幅などがちょっと変だったので。


一階から階段を見下ろすとこんな感じです。


そして、今、一階の屋根で悩んでます。
屋根の設計が一番難しい。。。
部屋の内部は構造がすぐに分かるので簡単に作れるのだけれど。。。
入母屋屋根とか作れるのだろうか？ と疑問に思いつつ、邁進中。^^;

[4回]

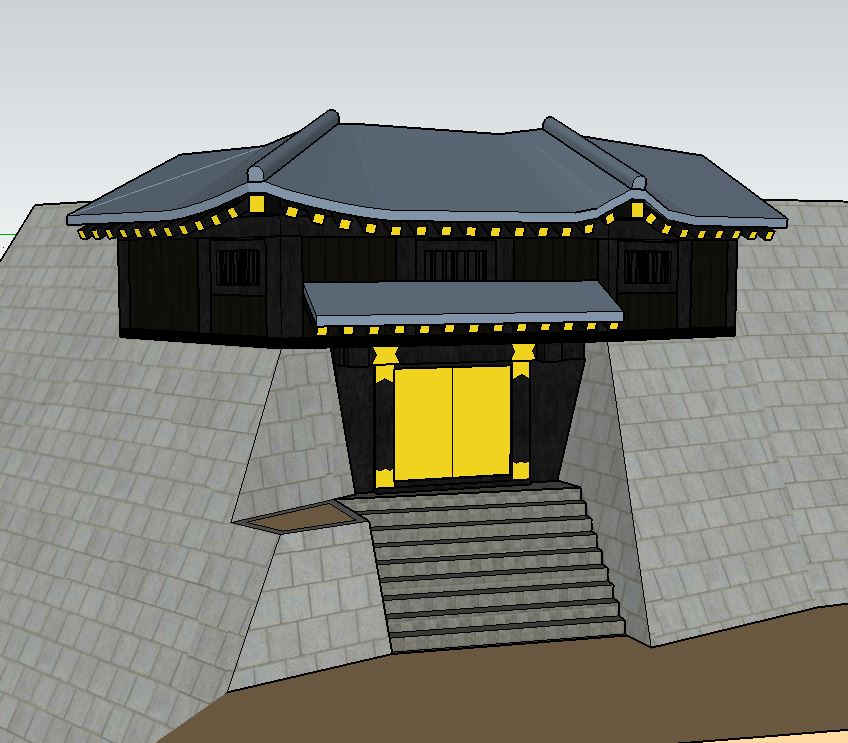

ついに完成しました、櫓門の屋根！
やっぱり垂木をちゃんと作成して良かった！


この屋根は、一階の壁にくっつく感じになるので、一階を作ってから作った方が良かったのかもしれませんが、やはり「櫓門レイヤー」を完成してしまいたかったので。。。

中もちゃんとペイントしましたよ～。

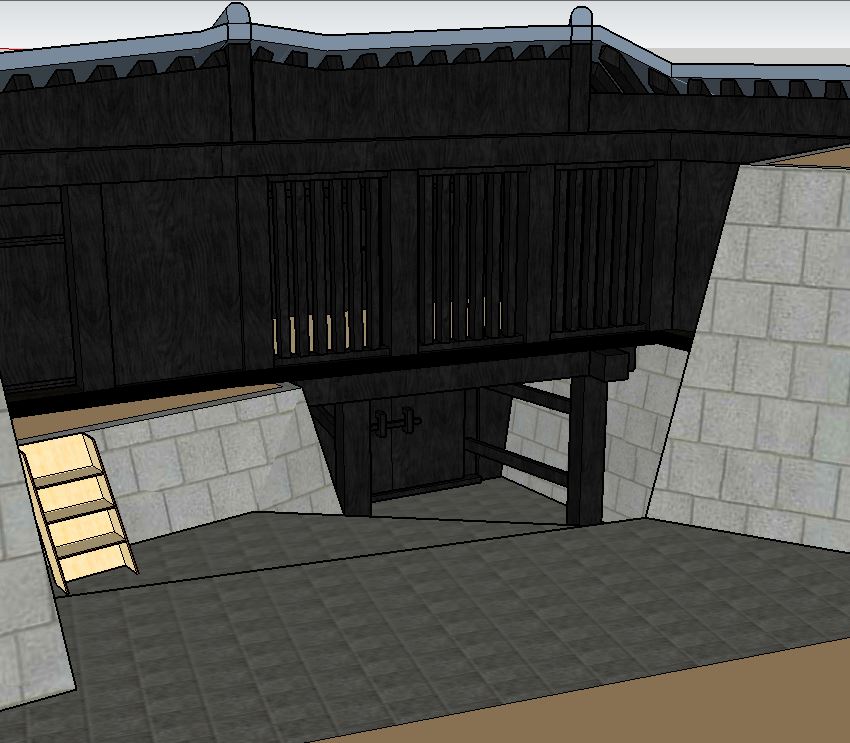

逆方向から見ると。。。

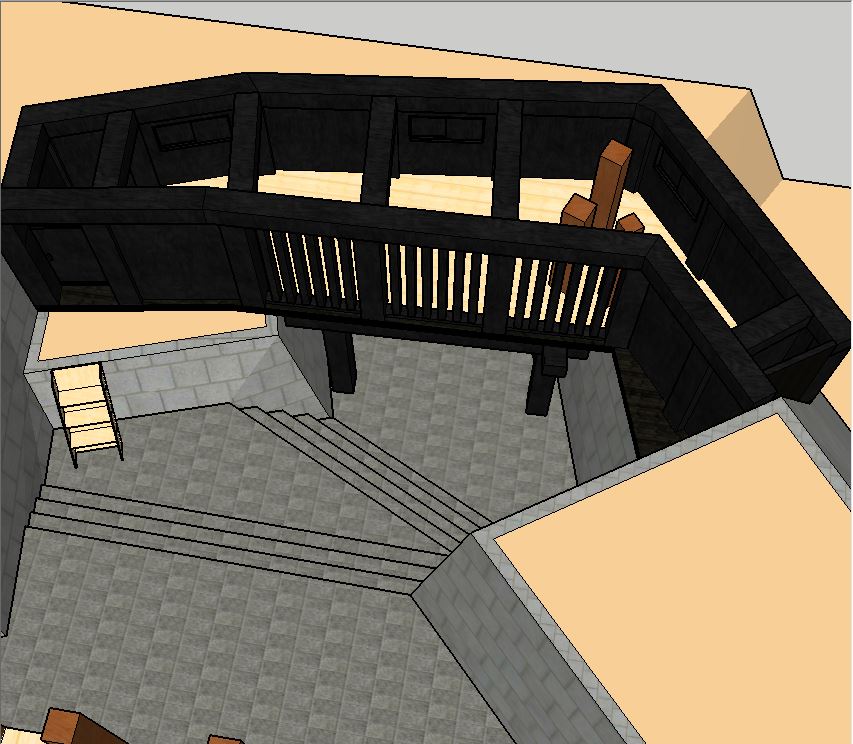

地階から櫓門を見ると、こんな感じになります。


実際には、右に見えている石垣の上面の位置に一階の床があるので、地階から櫓門の屋根は見えないんですけどね。

SketchUp では視点の設定もできるので、一階を作ってから、実際の地階からの眺めをシミュレートしてみたいと思います。

いよいよ、一階に着手だ～！

[0回]
